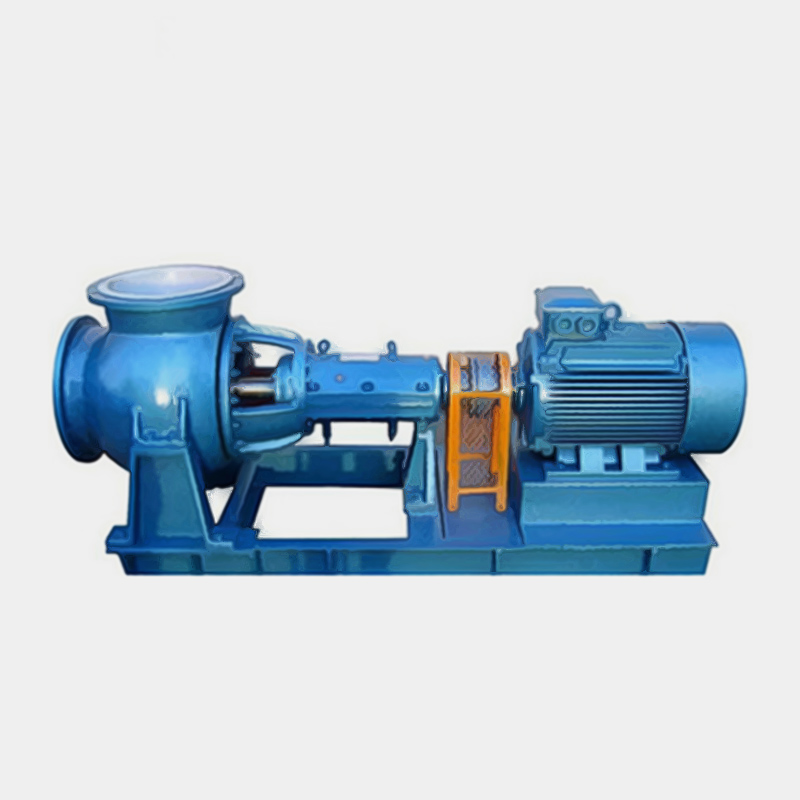

JXF型襯氟軸流泵

JXF型夾板式軸流泵相比常規軸流泵，在耐腐、耐磨、耐高溫、不泄漏、效率等方面得到了很大的提升！

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：HZW化工軸流泵上一個：ZLB型立式軸流泵

概述

JXF型襯氟軸流泵，是一款由專家設計，并經過多年市場驗證的成熟型產品，目前應用最廣泛的行業是鈦白粉行業廢酸濃縮處理，效果特別好！

該泵具有效率高、汽蝕性能好的特點。在鈦合金都無法長久耐用的工況下，惠爾泵業生產的JXF型夾板式軸流泵，可以適用數年之久。

應用范圍

襯氟軸流泵特點

一、極強的耐腐蝕性能
　　該泵過流部分全部采用的優質PFA材料，對硝酸、硫酸、鹽酸、磷酸、強氧化劑等腐蝕性液體，適應性很強，特別是腐蝕性越強，尤能顯示其優越性能。其耐腐蝕性能遠遠超過高鎳合金、20號合金，更遠超過高硅鑄鐵，在世界范圍內享有耐腐蝕之王美稱。

二、極優異的耐磨性能
　　該泵采用特殊工藝烘熔、模壓而成，其中鋼襯復合泵泵體襯氟厚度10mm以上，夾板式泵泵體氟厚度25mm以上，并在氟內壁上進行特殊處理，抵抗硫酸亞鐵磨蝕為國際首屈一指。
三、優良的耐高溫性能
　　由于該泵具有優良的熱急變性、自潤滑性和抗沖擊性能。故葉輪等氟塑料關鍵部位不會因沖擊而開裂，彌補了陶瓷泵、高硅鑄鐵泵易碎的缺陷，由于整機性能優異，運轉平穩，在-30℃～150℃的惡劣環境下可放心長期使用。 (廢酸濃縮處理最高溫130℃，而氟材料熔點為360℃)
四、拆卸簡便，便于維修
　　由于葉輪、泵蓋、軸套全部采用氟材料，泵的自重大為減輕，可輕松便捷地將轉子部分從泵體取出，故拆、卸、裝能輕易完成。避免了硅鐵泵需小心翼翼修理，害怕破碎、放不開手腳等弊病。
　　綜上所述：該泵不失為鈦白粉廢酸濃縮處理最理想、最適合之專用泵。

結構簡圖

襯氟軸流泵結構
本系列泵為懸臂式結構，臥式安裝也可根據用戶需求采用皮帶輪傳動，調節流量和揚程。

JXF型襯氟軸流泵機械密封
機械密封采用雙端密封，靜環為Sie動環采用進口的哈氏合金材料，必須加冷卻水沖洗?；虿捎猛庋b式單端面機械密封

型號意義

性能參數表

型號	葉輪代號	流量	揚程	轉速	軸功率	功率
型號	葉輪代號	M3/h	m	R/min	kw	(比重1.3)
JXF-250	1	300	3	980	3.5	7.5
JXF-300	1	397	4	980	6.1	11
	2	498	3.6	980	7	11
	3	678	2.9	980	7.6	15
	4	1783	2.4	980	16.4	30
JXF350	1	820	4.1	980	12.7	22
	2	800	4.5	980	13.5	30
	3	1090	3.9	980	15.4	30
	4	1260	3.3	980	16.2	37
JXF450	1	1290	4	730	18.7	37
	2	1400	4	730	20.1	45
	3	1650	4	730	23	45
	4	1640	4.2	730	24	45
JXF500	1	1790	4.5	730	30	55
	2	2055	4.4	730	33.7	55
	3	2342	4.8	730	39.8	75
	4	2680	4.3	730	40.2	75
JXF550	1	2520	4.5	730	41.2	75
	2	3010	4.1	730	44.8	75
	3	3440	4.5	730	56.2	110
	4	3700	4.2	730	55.7	110
JXF600	1	3620	4.1	730	53.9	110
	2	3950	4.6	730	67.8	110
	3	4700	4.4	730	73.1	132
	4	4900	4.7	730	8205	160
JXF700	1	3230	4	480	45.1	75
	2	3450	4	480	50.1	90
	3	4220	4.1	480	62.8	110
	4	4050	4.6	480	72.5	132
JXF800	1	4830	5.3	480	95.5	160
	2	5530	4.9	480	98.4	160
	3	7040	4.2	480	104.6	160
	4	7230	4.7	480	120.2	185
JXF900	1	5450	4.2	380	73.1	160
	2	6100	4	380	87.4	160
	3	7100	4.2	380	106.9	185
	4	8100	3.8	380	111.77	185
