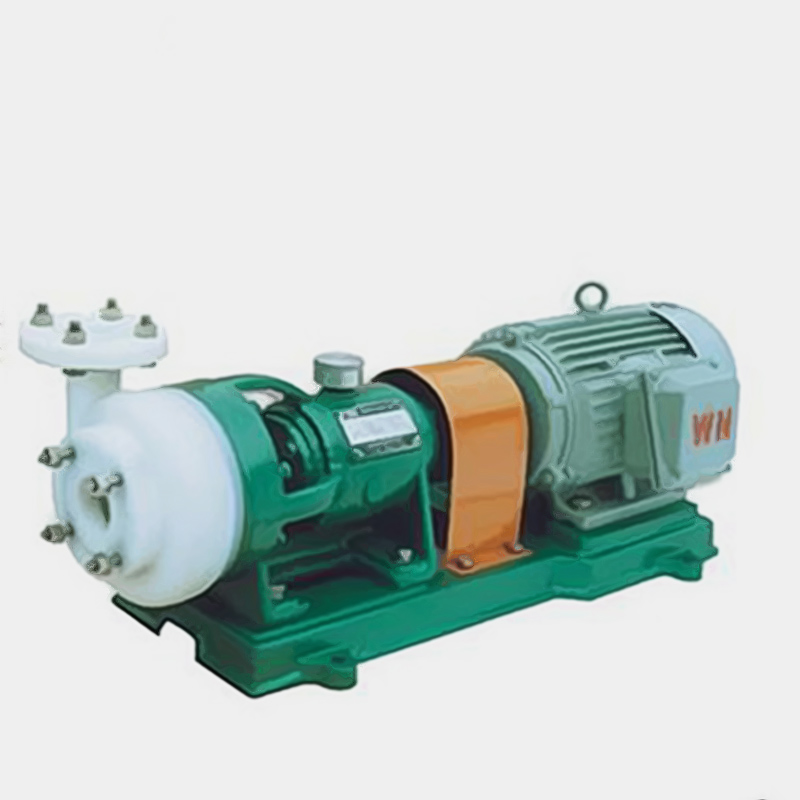

FSB氟合金離心泵
氟合金離心泵是目前最優秀的耐腐蝕泵,我單位選用該材料生產的FSB、FSB-D系列氟合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質。
概述
FSB型氟合金離心泵產品特點
氟合金離心泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。
1、氟氟合金離心泵泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、氟合金離心泵合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、氟合金離心泵葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、氟合金離心泵機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
應用范圍
FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
結構簡圖
序號 | 名稱 | 序號 | 名稱 |
1 | 泵體 | 8 | 油蓋 |
2 | 葉輪 | 9 | 油鏡 |
3 | 后蓋 | 10 | 軸承 |
4 | 壓蓋 | 11 | 軸承壓蓋 |
5 | 密封件 | 12 | 聯軸器 |
6 | 支架 | 13 | 吊緊螺栓 |
7 | 泵軸 |
型號意義
性能參數表
規格 型號 | 流量m3/h | 揚 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 轉 速 r/min | 氣蝕 余量 m | 效 率 % |
25FSB-10L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4.5 | 29 |
25FSB-18L | 3.6 | 18 | 25 | 20 | 1.5 | 2900 | 4.5 | 27 |
40FSB-15L | 5 | 15 | 40 | 32 | 1.5 | 2900 | 4.5 | 51 |
40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 47 |
40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 4 | 55 |
40FSB-40L | 10 | 40 | 40 | 32 | 5.5 | 2900 | 4.5 | 35 |
40FSB-50L | 10 | 50 | 40 | 32 | 7.5 | 2900 | 4.5 | 33 |
50FSB-20L | 20 | 20 | 50 | 40 | 3 | 2900 | 3 | 55 |
50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 64.5 |
50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 70 |
50FSB-40L | 15 | 40 | 50 | 40 | 5.5 | 2900 | 4.5 | 39 |
50FSB-50L | 15 | 50 | 50 | 40 | 7.5 | 2900 | 4.5 | 38 |
65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 3.5 | 45 |
65FSB-40L | 29 | 40 | 65 | 50 | 11 | 2900 | 4 | 53 |
80FSB-20L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 4 | 72 |
80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 4 | 64 |
80FSB-34L | 50 | 34 | 80 | 50 | 11 | 2900 | 4 | 65 |
80FSB-40L | 50 | 40 | 80 | 50 | 11 | 2900 | 4.5 | 67 |
80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 4.5 | 65 |
100FSB-15L | 80 | 15 | 100 | 65 | 11 | 2900 | 4.5 | 72 |
100FSB-30L | 100 | 30 | 100 | 80 | 15 | 2900 | 4 | 74 |
100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 4 | 74 |
100FSB-50L | 100 | 50 | 100 | 80 | 30 | 2900 | 4.5 | 72 |
125FSB-12L | 90 | 12 | 125 | 80 | 7.5 | 1450 | 4.5 | 73 |
125FSB-40L | 150 | 40 | 125 | 80 | 37 | 2900 | 4 | 78 |
規格 型號 | 流量m3/h | 揚 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 轉 速 r/min | 氣蝕 余量 m | 效 率 % |
25FS-16 | 3.6 | 16 | 25 | 25 | 1.5 | 2900 | 4 | 41 |
40FS-16 | 7.2 | 15.7 | 40 | 25 | 1.5 | 2900 | 4 | 50 |
50FS-25 | 14.4 | 25 | 50 | 40 | 3 | 2900 | 4 | 52 |
50FS-40 | 14.4 | 40 | 50 | 40 | 5.5 | 2900 | 4 | 46 |
65FS-25 | 28.8 | 25 | 65 | 50 | 5.5 | 2900 | 4.5 | 63 |
65FS-25A | 26.2 | 21.5 | 65 | 50 | 5.5 | 2900 | 4.5 | 61 |
65FS-40 | 28.8 | 39.5 | 65 | 50 | 11 | 2900 | 4 | 64 |
65FS-40A | 26.2 | 32 | 65 | 50 | 7.5 | 2900 | 4 | 58 |
80FS-38 | 54 | 38 | 80 | 65 | 15 | 2900 | 4 | 68 |
80FS-38A | 49.1 | 30.5 | 80 | 65 | 11 | 2900 | 4 | 66 |
100FS-37 | 100.8 | 36.5 | 100 | 80 | 18.5 | 2900 | 4.5 | 78 |
100FS38A | 92.8 | 25.8 | 100 | 80 | 15 | 2900 | 4.5 | 73 |
100FS-57 | 100.8 | 57 | 100 | 80 | 30 | 2900 | 4 | 69.4 |
適用范圍
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
故障原因與解決方案
FSB型氟塑料合金離心泵使用說明：
起動與停車
1、往水泵內注足液體(引液)。
2、檢查支架油室的油位是否在規定范圍內。
3、檢查電動機運轉方向，查看泵的放置標記。
4、關閉出口閥門及壓力表旋塞。
5、啟動電機，打開壓力表旋塞，慢慢打開出口閥門。當壓力表指針指到需要的位置時，停止出水閥門大小的調整。
6、需要停車時，首先關閉出水閥，再切斷電源。
■ FSB型氟塑料合金離心泵拆裝與安裝：
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序?qū)⒚芊饧?dòng)環、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。
■ FSB型氟塑料合金離心泵使用注意事項：
安裝及注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.塑料合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。
FSB型氟塑料合金離心泵結構說明：
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。
2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
