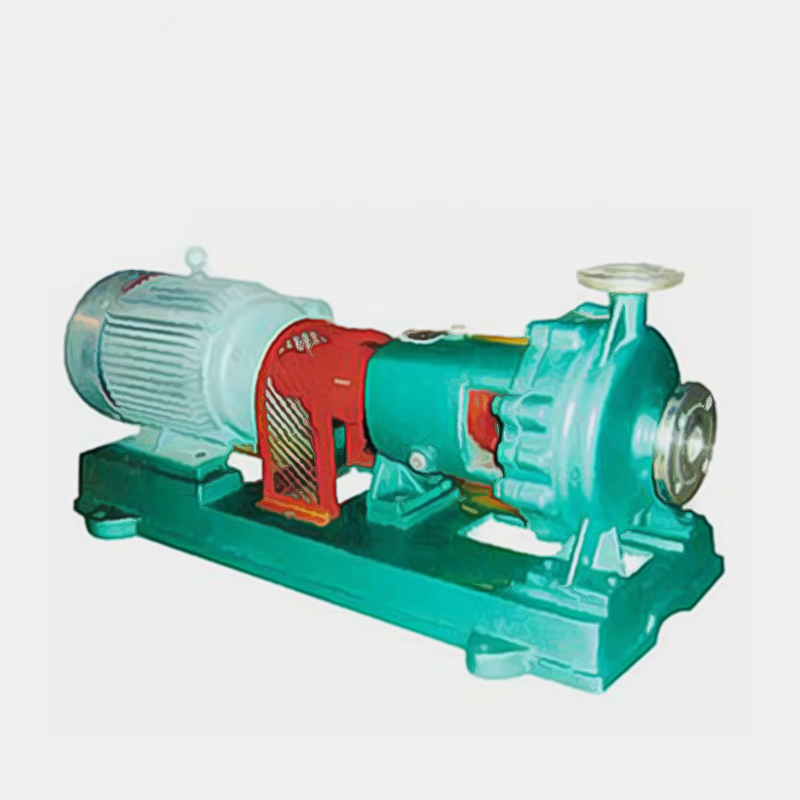

YL型壓濾機泵

YL系列壓濾機專用泵是在同類進口設備的基礎上，結合國內壓濾機的使用特點和要求，引進、消化、吸收德國先進技術開發而成的臥式單級單吸離心泵，是與壓濾機配套的一種理想的專用設備，徹底解決了一般離心泵和容積式泵配用在壓濾機上壓力不足，密封易損壞，零部件壽命短等弊端。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：YLB板框壓濾機泵上一個：ZJE壓濾機入料泵

概述

完全圍繞壓濾機所輸送介質的工況條件、使用要求等因素所設計。葉輪采用后開式、流道寬、不易堵塞，抗結晶、耐顆粒；密封形式采用德國先進的機械密封技術，密封端面為優質整體硬質合金、耐磨、耐腐蝕性能好；懸架部件采用三只進口軸承，懸架部件長，因此該泵運轉平穩、噪音低、密封效果好，維修方便，使用壽命長，適合于各種壓濾機的配套使用。
　　我公司根據壓濾機輸送介質的不同，生產不同材質的壓濾機專用泵，材料有：304、304L,316L、904L、雙相不銹鋼、F46、氟塑料合金、UHMWPE等材料

應用范圍

流量（Q）：1.6-400m3/h 揚程（H）：5-125M 工作壓力（P）：≤2.4MPa 溫度：0-150℃

結構簡圖

型號意義

性能參數表

泵型號	泵額定轉速n=2900r/min					泵額定轉速n=1450r/min
泵型號	流量 m3/h	揚程 m	效率 %	泵最大排出壓力 MPa	配用功率 KW	流量 m3/h	揚程 m	效率 %	泵最大排出壓力 MPa	配用功率 KW
YL25-25-125	3.2	20	53	0.23	1.1	1.6	5	45	0.06	0.55
YL25-25-160	3.2	32	46	0.35	2.2	1.6	8	40	0.086	0.55
YL25-25-200	3.2	50	38	0.52	4	1.6	12.5	33	0.13	0.75
YL25-25-250	3.2	80	33	0.82	5.5	1.6	20	27	0.21	1.5
YL40-32-125	6.3	20	52	0.23	2.2	3.2	5	46	0.06	0.55
YL40-32-160	6.3	32	47	0.35	3	3.2	8	42	0.09	0.75
YL40-32-200	6.3	50	38	0.52	5.5	3.2	12.5	38	0.13	0.75
YL40-32-250	6.3	80	32	0.82	7.5	3.2	20	35	0.21	1.5
YL50-32-125	12.5	20	51	0.23	3	6.3	5	45	0.06	0.55
YL50-32-160	12.5	32	46	0.35	4	6.3	8	40	1.09	0.75
YL50-32-200	12.5	50	39	0.52	7.5	6.3	12.5	33	0.13	1.1
YL50-32-250	12.5	80	33	0.82	15	6.3	20	27	0.21	2.2
YL65-50-125	25	20	62	0.23	3	12.5	5	55	0.06	0.55
YL65-50-160	25	32	57	0.35	5.5	12.5	8	51	0.09	1.1
YL65-40-200	25	50	52	0.52	11	12.5	12.5	46	0.13	1.5
YL65-40-250	25	80	46	0.82	18.5	12.5	20	39	0.21	3
YL65-40-315	25	125	39	1.28	30	12.5	32	33	0.33	5.5
YL80-65-125	50	20	69	0.23	5.5	25	5	64	0.06	1.1
YL80-65-160	50	32	67	0.35	11	25	8	62	0.09	1.5
YL80-50-200	50	50	63	0.52	15	25	12.5	57	0.13	2.2
YL80-50-250	50	80	57	0.82	30	25	20	53	0.21	4
YL80-50-315	50	125	48	1.28	45	25	32	43	0.33	7.5
YL100-80-125	100	20	77	0.23	11	50	5	73	0.06	1.5
YL100-80-160	100	32	73	0.35	15	50	8	72	0.09	3
YL100-65-200	100	50	72	0.55	30	50	12.5	68	0.13	4
YL100-65-250	100	80	68	0.86	55	50	20	65	0.21	5.5
YL100-65-315						50	32	58	0.33	11
YL125-100-200	200	50	77	0.55	45	100	12.5	72	0.13	7.5

適用范圍

故障原因與解決方案

壓濾機泵的使用特點是進料開始時的流量大揚程低，到后期是小流量高揚程，對泵的要求較高。對于壓濾機進料泵的安裝及使用需注意。

壓濾機泵安裝注意點：

1.泵的進出口應安裝閥門及橡膠抗震節（管道補償器）以方便檢修。

2.在泵的安裝順序上，要先安裝進出口管路，再固定地腳螺栓，防止連接管路時對泵產生拉伸性應力，損壞機泵。

3.出口管路距離長或壓濾機泵安裝位置高，應在泵出口處安裝止回閥，以防停車時出口高壓水錘對泵產生破壞力和回流導致的葉輪反轉。

4.泵的進出口管路的配置：為減少管道流阻、提高管道的輸送效率，泵進、出口管徑應大于泵進、出口口徑。

5.為了更能直觀看到泵的運行情況，應在泵的出口安裝壓力表，位于泵出口第一個閥門與泵出口之間的直段管線上。

6.泵的進出口管路應設重力支撐系統，泵不能承受管道重量。

7.回流管的設置：壓濾機泵在正常工作狀態下，當泵達到一定壓力，流量小于額定流量的30%時，必須打開回流管上的閥門進行分流，這樣既能穩住壓濾機內的壓力，同時又能確保泵腔內的物料始終保持含有一定水分的液體狀態。否則，壓濾機內的壓力下降，泵腔中的物料由于憋壓，在離心力的作用下使物料甩干，增大了物料與泵的摩擦，縮短泵的使用壽命。
